構造モデル		設計モデル

※	設定項目については、構造モデルの場合は[架構配置入力]メニューの【はり/柱/トラスのグリッドシート入力】、設計モデルの場合は[架構配置入力]メニューの【はりのグリッドシート入力】、【柱のグリッドシート入力】、【トラスのグリッドシート入力】、を参照してください。

[プロパティウィンドウ]で各項目を設定し、モデルウィンドウではり/柱/トラスを配置します。

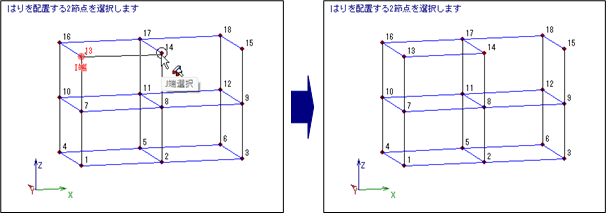

例)｢節点13,14｣の間にはりを配置します。

1. [表示モード]を[節点]にします。
2. [プロパティウィンドウ]ではりを選択し、配置するはりの項目を設定します。

3. I端｢節点13｣を選択します。

4. J端｢節点14｣を選択すると、｢はり(13-14)｣が配置されます。

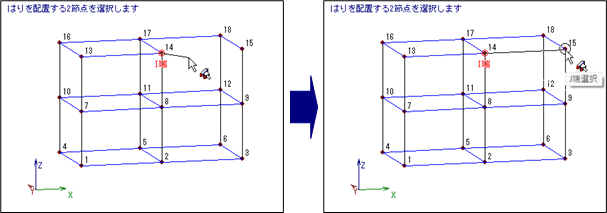

   ※	[Ctrl]キーを押しながら、J端｢節点14｣を選択すると、連続して配置することができます。


5. [終了]ボタンをクリック、または[Tab]キーを押すと終了します。


   ※	[リセット]ボタンをクリックすると、設定が初期値に戻ります。
